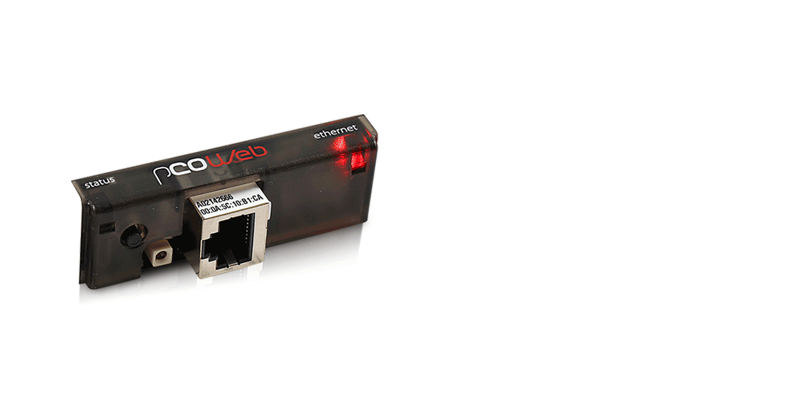

Karta pCOWeb SE
Obecné charakteristiky
Karta pCOWeb se používá k propojení systému pCO Sistema se sítěmi, které používají protokoly HVAC založené na fyzickém standardu Ethernet, jako například BACnet IP, Modbus TCP/IP a SNMP.
BACnet je komunikační protokol pro automatizaci budovy na základě standardů definovaných americkým sdružením ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers = Americká společnost techniků z oblasti vytápění, chlazení a klimatizace). Tyto standardy následně umožňují výrobcům vyvíjet zařízení BACnet a učinit je navzájem propojitelnými v různých systémech. Implementace těchto standardů se ověřuje v laboratořích BTL (BACnet Testing Laboratories) provozovaných sdružením BACnet. Karta pCOWeb byla úspěšně testována laboratořemi BTL. Referenční webová stránka: bacnet.org.
Modbus (modbus.org) je nerozšířeněji používaným protokolem v oblasti HVAC/R, přičemž jeho implementace je velmi jednoduchá ve všech vývojových sestavách a vyznačuje se omezeným používáním zdrojů HW & SW systémů. Referenční webová stránka: Modbus.org.
SNMP (jednoduchý protokol řízení sítě) je protokol pro sítě IP definované deskou internetové architektury (IAB), aby bylo možné definovat příkazy používané pro výměnu informací mezi různými zařízeními prostřednictvím sítě. Referenční webová stránka: snmplink.org.
Tato karta se také vyznačuje integrovaným webovým serverem, který obsahuje jak stránky HTML týkající se konkrétní aplikace, tak umožňuje používání prohlížeče pro dálkové řízení systému. Také je poskytována interní záznamová jednotka pro vytváření záznamů (soubor .CSV) skládajících se z 20 proměnných a graf 5 proměnných (soubor .SVG). Tyto soubory jsou přijímány každodenně prostřednictvím e-mailu.
Aplikaci pCO lze aktualizovat prostřednictvím dálkového připojení v rámci sítě Ethernet.
Zabudovaný operační systém LINUX umožňuje doplňování aplikací (přídavných modulů) vyvinutých přímo uživateli, aby splňovaly jejich vlastní požadavky.
Karta pCOWeb je kompatibilní s celou řadou řídicích jednotek pCOSistema, které jsou vybaveny slotem pro karty BMS: Supernode, pCOXs, pCO1, pCO3, pCO5 Compact, pCO5, pCO5+.
Dokumentace
Technická
-
Manuály
* Entries are ordered by date
Kód Popis Jazyk Datum * Verze Kód +030220966 Popis pCOWeb Jazyk ENG Datum 18/09/2018 Verze 1.2 -
Technické listy
* Entries are ordered by date
Kód Popis Jazyk Datum * Verze Kód +050003243 Popis PCO1***WD0 - pCOWeb - Scheda di interfaccia Ethernet per pCO* / Ethernet interface board for pCO* Jazyk ENG ITA Datum 19/06/2018 Verze 1.1 Kód +050003244 Popis PCO1***WD0 - pCOWeb - Carte d’interface Ethernet pour pCO* / Ethernet-Netzwerkkarte für pCO* Jazyk FRE GER Datum 19/06/2018 Verze 1.1
Images
-
High resolution images
* Entries are ordered by date
Kód Popis Jazyk Datum * Verze Kód PH17LPC303-pCOWEB Popis CAREL pCOWeb SE card - BMS (Building Management System) - Connectivity Jazyk ALL Datum 17/03/2022 Verze R.0
